Монтаж натуральной черепицы Braas

Оборудование ограждающих конструкций, лесов, кровельных ограждений. Измерение длины хребтов, коньков, карнизов, ендов, диагоналей скатов и прочих конструктивных элементов. Проведение работ по приведению стропил к одной плоскости (допустимое отклонение ± 5 мм).

Монтаж несущих конструкций для установки мансардных окон. Переноска стропильных ног проводится в случае горизонтального комбинирования окон или их доминантной ширине. Для этого элементы стропил надежно скрепляются крепежами (анкерами, балочными держателями, нагелями и т. д.).

Обустройство специального настила под желоб ендовы. Настил, шириной не менее 30 см, сооружается из доски, аналогичной контробрешетке. Сплачивание досок производится на стропильных ногах. На поверхность настила укладывается слой гидроизоляции (типа «Изопласт») с нахлестом примерно 10 см.

Установка настила для карнизного свеса и системы водослива. Особенность этого этапа в том, что монтаж настилов для этих элементов выполняется строго по уровню, лучше водяному. Толщина доски не должна быть меньше 40 мм. При ширине стропильного шага не более 0,7 м крепления желоба устанавливаются сверху стропил, а карнизный свес подшивается к их краям и нижним поверхностям. В подшивке оставляют вентиляционные зазоры.


Если желоб располагается непосредственно под черепицей, параллельно карнизному свесу прибивается брус в виде клина с сечением 120х24х48 мм.

Монтаж водостоков. Уклон желоба устанавливается не менее 0,3 см на погонный метр, крепления устанавливаются с шагом 0,7 (0,5 м при высокой снеговой нагрузке). Один водосток отводит осадки с 150 м2 площади крыши. Направление отвода воды – от ендов к фронтонам. Нависание первого ряда черепицы – не менее 1/3 диаметра желоба.


Крепления водостоков предварительно маркируются и размечаются. Затем их края отгибаются с одинаковым углом. Все крепления монтируются по предварительно размеченным стропилам, после чего устанавливаются универсальные наконечники, сток желоба и стыковочные элементы, причем места стыка желобов закрываются внутренней скобой. Затем сами желоба фиксируются от продольного смещения.

Водосточные трубы устанавливаются с компенсационным зазором около 4 мм и жесткой фиксацией верхнего хомута.

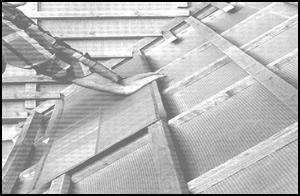

Укладка европленки производится сверху стропил с одновременным закреплением скобами степлера и десятисантиметровым нахлестом. Поверх стропил набивается контробрешетка для последующей укладки черепицы с зазором 5-10 см по отношению к настилу. После этого пленка расстилается на карнизных свесах, около конька (с вентиляционным зазором). В месте расположения ендовы пленка укладывается с перехлестом.


В местах примыкания к фасаду или стене пленка отрезается с запасом, подворачивается и фиксируется к обрешетке. Для проверки целостности гидроизоляции можно провести пробную проливку водой готовой поверхности. При монтаже пленки, следует ее оберегать от повреждений, появления складок и разрывов.


Если крыша имеет сложную конфигурацию, под черепицей сооружают сложную кровлю – настил, изготовленный из обрезной доски с рулонной гидроизоляцией.

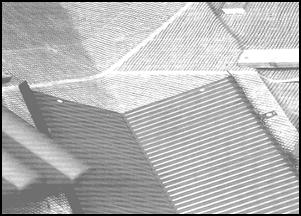

Далее производится монтаж желобка ендовы. Для этого отгибают и профилируют желоб по бруску и начинают укладку снизу вверх с минимальным нахлестом около 10 см.

Желоба ендов укладываются с зазором около 1 см, стыки пропитываются герметиком. Возможен вариант укладки желобков поверх обрешетки, для чего скобы фиксируются к дополнительным брускам, а канты отгибаются внутрь ендовы. По окончании работ ножницами аккуратно скругляются выступающие кромки и выправляются в соответствии с формой черепицы.

Устройство обрешетки. После предварительных расчетов производят разметку для более точной выправки поверхности ската. На готовой обрешетке размечают вертикальные столбцы, по которым начинают укладку рядов черепицы. Плитку предварительно раскладывают небольшими стопками по все поверхности крыши для равномерного распределения нагрузки. Укладка производится по направлению снизу верх, причем первый ряд фиксируется оцинкованными шурупами. Второй ряд укладывают из снегозадерживающей черепицы. На скате плитка крепится при помощи шурупов в шахматном порядке.

Фронтонный свес оборудуется из боковой черепицы с вырезом 11 см (при шаге обрешетки менее 34 см) или 8,8 см – если шаг обрешетки превышает это значение. Как вариант, можно использовать облегченную черепицу из окрашенного алюминия, при этом укладка производится заподлицо и на дополнительном бруске 50х50 мм. Фиксация производится кровельными гвоздями с уплотнительной шайбой, причем каждый последующий элемент перекрывает место предыдущей фиксации.

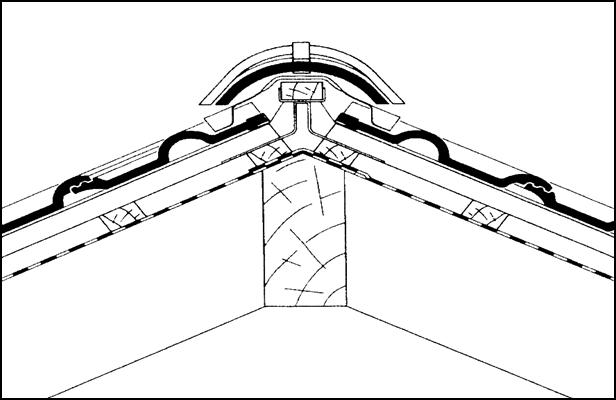

Далее приступают к установке коньковых, а также хребтовых брусков. После точных замеров и монтажа брусков начинают укладку коньковой черепицы с каждой стороны. В этом случае наиболее удобно фиксировать черепичную плитку кляммерами из нержавеющей стали. Затем переходят к укладке аэроэлементов конька, которые фиксируются внахлест с помощью оцинкованных гвоздей. Места соединения коньковых плиток проклеиваются герметиком.

При укладке черепицы около дымовых или вентиляционных труб используют Вакафлекс или аналогичные материалы, которые используют согласно руководству по экспуатации. Здесь лишь отметим, укладка производится внахлест, что все выступающие элементы подрезают, а места соединения тщательно герметизируют.


Готовое примыкание черепичной кровли к трубе выглядит примерно так.

По окончании всех монтажных работ приступают к оборудованию элементов снегозадержания и безопасности, которые обычно изготавливают из алюминия стойкой окраски и оцинкованной стали. Важно помнить, что при монтаже этих деталей кровли необходимо установить подпирающие бруски под опорные черепицы. Его толщина должна превышать толщину обрешетки примерно на 2 см. в этом случае решетки безопасности можно крепить поблизости друг с другом на опорную черепицу в различных сочетаниях (с максимальным зазором не более 5 см). Установка системы снегозадержания производится аналогичным способом.
