Расчет кровельных аксесуаров

Рекомендации по расчету продукции:

Расчет снегозадержателей

Расчет кровельной лестницы

Расчет фасадной лестницы

Расчет переходного мостика

Расчет снегозадержателей

При расчете системы снегозадержания важно не только установить снегозадержатели во всех необходимых местах, но и установить их в необходимом количестве с учетом снеговых нагрузок.

Что это значит? Оптимальный вариант установки снегозадержателей - по периметру кровли. Зачастую для обеспечения полноценной защиты от схода снега и льда с кровли достаточно установки одного ряда снегозадержателей.

В том случае расчет необходимой длины не представляет особой сложности. Но в некоторых случаях - например, при большой длине ската или очень снежных зимах, требуется установка снегозадержателей в два или даже три ряда.

Для расчета необходимогот количества снегозадержателей мы опираемся на СНиП 2.01.07-85* "Нагрузки и воздействия".

Расчет необходимого количества снегозадержателей:

Шаг 1. Оцените длину свеса вашей кровли. Это поможет определить необходимую общую длину снегозадержателей. Идеальный вариант установки снегозадержателей - по всему периметру кровли.

Шаг 2. Определите угол наклона кровли. Для этих целей удобно использовать угломер, либо небольшой расчет освежи ваши знания в области арифметики и тригонометрии.)

Шаг 3. Оцените длину ската кровли.

Шаг 4. Определите к какому снеговому району относится регион, в котором вы проживаете (см. Приложение 5 к СНиП 2.01.07-85)

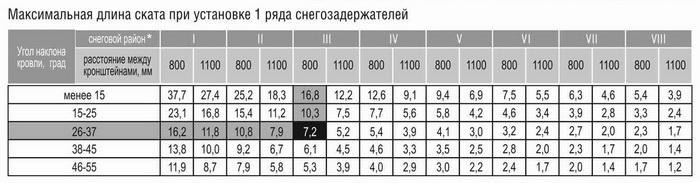

Шаг 5. Сопоставьте имеющуюся информацию о параметрах кровли с таблицей - это позволит определить количество рядов снегозадержания и необходимое расстояние между кронштейнами.

Если длина ската вашей кровли больше, чм табличное значение, необходимо два и более рядов. Если меньше - достаточно одного ряда.

Например. Москва 3 снеговой регион, угол наклона кровли 35 градусов, длина ската 7 метров. Смотрим значения на пересечении - 7,2 метра. Т.о. достаточно одного ряда снегозадержателей при монтаже кронштейнов через каждые 800 мм. При установке кронштейнов на большем расстоянии, потребуется два и более рядов.

Шаг 6. Вычислите общую длину снегозадержания и определите, сколько снегозадержателей длиной 3 и 1 метр потребуется для каждого ската кровли.

Шаг 7. Просуммируйте результаты для всех скатов кровли с учетом необходимого количества рядов снегозадержателей.

Расчет фасадной лестницы

Фасадные лестницы используются в случае, если подъем на кровлю осуществляется с земли или балкона.

Для расчета лестницы применяется следующий алгоритм:

Шаг 1. Определите высоту до карниза крыши (учитывайте окончательную высоту поверхности земли после окончания строительных работ на участке)

Шаг 2. Опрделелите необходимую длину полотна фасадной лестницы. Она должна быть на 1 метр меньше высоты до карниза крыши, поскольку в целях ограничения доступа детей, фасадная лестница устанавливается на высоте 1м от земли)

Шаг 3. Определите число стандартных модулей. Фасадные лестницы Борге изготавливаются в двух стандартных размерах: 1,8 метра и 3 метра. Благодаря своей конструкции, модули могут соединяться между собой, а также могут быть обрезаны до любой длины (с помощью электролобзика), образуя лестницу необходимой высоты.

Например, если Вам необходимо получить фасадную лестницу высотой 4 м, Вам потребуется один модуль длиной 3 м и один модуль длиной 1,8 м, который необходимо будет обрезать до длины 1м.

Шаг 4. Подберите стеновые кронштейны и крепеж. В зависимости от типа стен потребуется стеновые кронштейны и специальный тип метизов. Для комплектации модуля длиной 1,8 м. используется 4 стеновых кронштейна, для модуля 3м.- 6 шт. В связи с большим разнообразием стеновых материалов, лестницы Борге не комплектуются метизами для крепления к стене.

Шаг 5. В месте перехода фасадной лестницы в кровельную или переходный мостик используются поручни (2шт) и подвесные кронштейны (2шт).

Расчет переходного мостика

Для расчета переходного мостика применяется следующий алгоритм:

Шаг 1. Определите все объекты кровли, к которым требуется доступ (трубы вентиляции, ТВ антенна и т.д.)

Шаг 2. Определите к каким из объектов доступ будет осуществляться с помощью переходного мостика. Возможно, к некоторым объектам доступ будет с земли или с балкона по фасадной лестнице (см. расчет фасадной лестницы), к некоторым по кровельной лестнице (см. расчет кровельной лестницы).

Шаг 3. Определите длину переходного мостика, необходимую для доступа к этим объектам. Расчет длины должен производиться с учетом расположения кровельных и фасадных лестниц, т.к. переходный мостик должен образовывать полотно для безопасного передвижения по кровле вместе с кровельными и фасадными лестницами.

Шаг 4. Определите число стандартных модулей. Переходные мостики Борге изготавливаются в двух стандартных размерах: 1,5 метра и 3 метра. Благодаря своей конструкции, модули мостика могут соединяться между собой, а также могут быть обрезаны до любой длины (с помощью электролобзика), образуя поверхность мостика необходимой длины.

Например, если Вам необходимо получить переходный мостик длиной 4 м, Вам потребуется один модуль длиной 3 м и один модуль длиной 1,5 м, который необходимо будет обрезать до длины 1м.

Шаг 5. В зависимости от типа кровельного материала (МЧ/штучная черепица/композитная черепица/фальц) потребуется свой тип универсальных кронштейнов. Для комплектации мостика длиной 1,5м. используется 2 универсальных кронштейна, для мостика длиной 3м.- 4 шт. Комплект крепежа к кровле поставляется вместе.

Расчет кровельной лестницы

Для расчета лестницы применяется следующий алгоритм:

Шаг 1. Определите все объекты кровли, к которым требуется доступ (трубы вентиляции, ТВ антенна и т.д.)

Шаг 2. Определите к каким из объектов доступ будет осуществляться с помощью кровельной лестницы. Возможно, к некоторым объектам доступ будет с земли или с балкона по фасадной лестнице (см. расчет фасадной лестницы) или через мансардное окно-выход по кровельному мостику (см. расчет кровельного мостика)

Шаг 3. Вычислите длину ската от свеса до верхней точки, к которой требуется доступ.

Шаг 4. Определите число стандартных модулей. Кровельные лестницы Борге изготавливаются в двух стандартных размерах: 1,8 метра и 3 метра. Благодаря своей конструкции, модули могут соединяться между собой, а также могут быть обрезаны до любой длины (с помощью электролобзика), образуя лестницу необходимой длины.

Например, если длина ската от свеса до верхней точки равна 4 м, Вам потребуется один модуль длиной 3 м и один модуль длиной 1,8 м, который необходимо будет обрезать до длины 1м.

Шаг 5. Определить тип кровельных кронштейнов. В зависимости от типа кровельного материала (металлочерепица/штучная черепица/композитная черепица/фальц) потребуется свой тип кровельных кронштейнов (подробнее в разделе Снегозадержатели).

Шаг 6. Определить количество кровельных кронштейнов. Для комплектации модуля лестницы длиной 1,8м. используется 4 кровельных кронштейна, для модуля длиной 3м - 6 шт.

Шаг 7. Обеспечьте максимальную безопасность. Для обеспечения дополнительной защиты от соскальзывания, каждая ступень лестница может быть укомплектована специальным модулем с нескользящей поверхностью. Т.о. по количеству ступенек потребуется 6 шт на каждую секцию длиной 1,8 м и 10шт на секцию 3,0 м.
