Инструкция по монтажу черепицы Koramic

Проектирование.

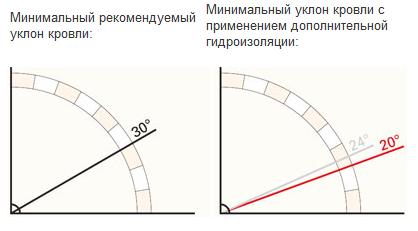

Для каждого конкретного профиля керамической черепицы Корамик, вводится понятие нормального и минимального угла уклона крыши. Так, например, для профиля Бобовый хвост (BiberSchwanzZiegel) стандартный угол уклона составляет 30º, а это означает, что при таком уклоне черепица может монтироваться на обрешетку, под которой находится дощатая гидроизоляционная мембрана. Если же угол уклона крыши составляет от 24º до 20º (минимальный угол уклона), то это означает, что укладка черепицы не должна производиться без обеспечения дополнительной гидроизоляции. Таким образом, прежде чем приступать к монтажу, рекомендуется изучить технические требования по конкретному профилю и выбрать тот который наилучшим образом подойдет для Вашей крыши.

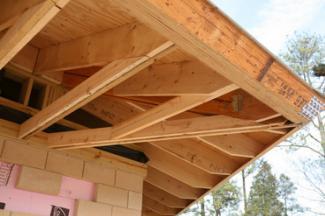

Усиление стропил.

Типы черепицы определяет шаг брусков обрешетки, следовательно обрешетка должна строиться только после того как будет выбран конкретный профиль черепицы Корамик. Для строительства обрешетки применяется хвойная древесина. Поперечное сечение брусков зависит от расстояния между стропилами, уклона крыши и изгибной прочности древесины. Можно использовать и стальную обрешетку, так как такой вариант более уместен, в случае если стропильная система также сделана из стали. В этом случае обрешетка выполняется из стального профиля имеющего антикоррозийную защиту (оцинковку, толщина которой зависит от климата местности). У воротников труб, ендов иногда на коньках и стрехе устанавливается плотная обрешетка с шагом 20-30 мм. В случае, если уклон крыши меньше, чем нормальный угол уклона для выбранного профиля черепицы Корамик то плотная обрешетка устанавливается по всей крыше для поддержки гидроизоляционного материала (подкладки).

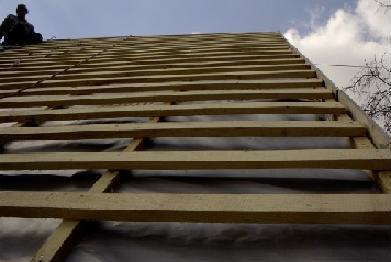

Строительство обрешетки.

Суть этого этапа заключается в измерении параметров стропильной системы, что позволит избежать перекосов кровли и возникновения ошибок при ее укладке (для этого измеряют верх, низ и диагональ кровли). Кроме того здесь возможна корректировка направления решетин (горизонтальных – веерным методом, увеличивая расстояние в сторону большего фронтона, вертикальных – формируя небольшой люфт в нужном направлении). Первоначально измеряют диагонали по скатам, затем – стороны скатного прямоугольника.

Монтаж подкладочного ковра.

Основная цель использование подкладочного ковра - не допустить отсыревания стропильной системы при попадании в результате попадания снега с кровли или конденсата с внутренней стороны черепицы. Располагать подкладку следует горизонтально, начиная со стрех, закреплять ее нужно прибивая горизонтально вентиляционные рейки гвоздями. Отметим, что подкладка должна прослужить ровно столько, сколько сам кровельный материал.

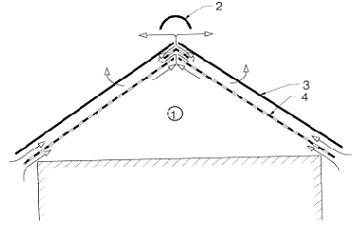

Вентиляция крыши.

1. Холодный чердак
2. Коньковая черепица
3. Кровля
4. Подкладка

Вентиляция необходима для:

• Более быстрого высыхания крыши после дождя
• Выхода проникающей из помещения через потолок влажности.
• Предотвращения обледенения стрех и образования сосулек
• Обеспечения одинаковой температуры на и под поверхностью кровли, что позволяет предотвратить возникновение внутренних напряжений.

Устройство вентиляции различается для разного вида крыш. Так, например, чердачная крыша (под которой располагается чердак) вентилируется благодаря воздушному пространству чердака, для чего у конька и в стрехах делаются щели, которые и обеспечивают непрерывную циркуляцию воздуха. Размер вентиляционной щели должен составлять не менее 20 мм, при этом в коньке крыши (или на стене под коньком) должны предусматриваться вентиляционные отверстия, суммарная площадь поперечных сечений которых равна суммарной площади сечений щелей в стрехах. Поперек крыши следует установить вентиляционные трубы или же использовать специальную вентиляционную черепицу.

Другим вариантом крыши является теплая крыша (является одновременно и крышей и потолком или наклонной стеной отапливаемого помещения). Отсутствие нормальной вентиляции теплой крыши повлечет за собой массу проблем: проникающая из помещения влажность будет конденсироваться под подкладкой или кровлей; проникающее из помещения тепло приведет к таянию снега на крыше, талая вода будет замерзать на скатах, в результате чего вновь прибывшая вода попадет прямо в стропильную систему. При нормальной вентиляции теплой крыши двигающейся под кровлей воздух, поступающий снаружи уносит с собой лишнюю влагу, а благодаря тому, что температура под кровлей близка к температуре окружающей среды снег на кровле не будет таять. Итак, необходимо сделать 2 вентиляционные щели: поверх подкладки и между утеплителем и подкладкой, каждая из которых должна быть соединена с наружным воздухом и на коньке и на стрехах.

Крепление черепицы.

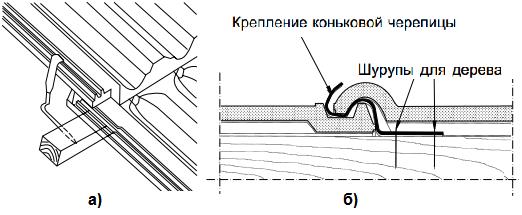

a) Для крепления черепицы используют устойчивые к коррозии кронштейны, выдерживающие отрывающее усилие до 0,15 кН. Устанавливать черепицу следует, начиная справа снизу продвигаясь влево и вверх. Предварительно следует разложить черепицу стопками по 6 штук на каждом из скатов, что позволит обеспечить равномерную нагрузку на стропила.

б) Коньковая черепица фиксируется при помощи алюминиевых креплений, которые в свою очередь фиксируются шурупами. Отметим, что кровля из натуральной черепицы Корамик очень долговечна, поэтому целесообразно защитить от коррозии все крепежные элементы.
