Схема монтажа SHINGLAS

Для монтажа кровли вам понадобится:

• Гидроизоляционный битумный материал толщиной 1.7-2 мм в качестве подкладочного ковра.
• Ковер для ендовы – рулонный битумный материал, покрытый базальтовой крошкой.
• Металлические карнизные и фронтонные элементы, планки примыкания со специальным покрытием.
• Фиксирующие кровельные гвозди длиной 25-30 мм (диаметр стержня – 3 мм, шляпки – 9 мм).
• Битумно-полимерная мастика.
• Основание крыши должно иметь достаточное количество вентиляционных отверстий.

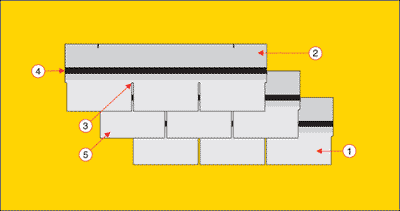

Термины, используемые в инструкции, и их обозначение.

1. Видимая часть.
2. Перекрываемая часть.
3. Вырез.
4. Самоклеящаяся полоса.
5. Плитка, лепесток.

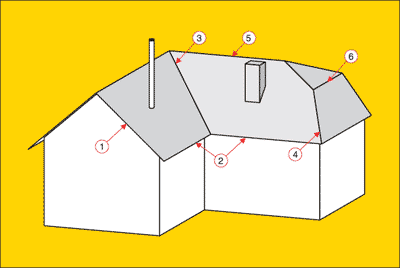

1. Фронтонный свес.
2. Карнизный свес.
3. Ендова.
4. Ребро, хребет.
5. Конек.
6. Перелом ската.

ПОДГОТОВКА КРОВЕЛЬНОГО ОСНОВАНИЯ
1. Материалы

Материалы, из которых планируется сооружать кровельную конструкцию, должны соответствовать действующим СНиП.

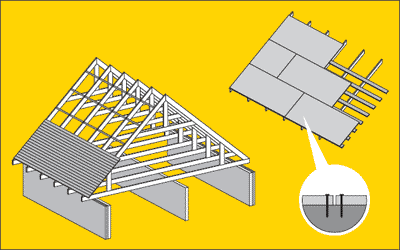

Постоянные и временные нагрузки и архитектурные особенности крыши влияют на ширину шага стропил – он может составлять 600-1500 мм.

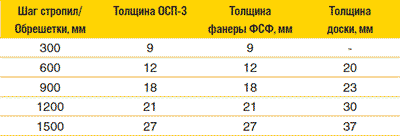

Толщину деревянного настила можно определить по следующей таблице:

Материалами для сплошного настила могут послужить ориентированно-стружечная плита, фанера повышенной влагостойкости, влагоустойчивые шпунтованные или обрезные доски хвойных пород деревьев.

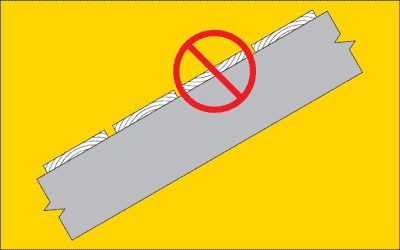

Зазор между обрезными досками в обрешетке не должен превышать 1-5 мм. Между листами сплошного настила оставляйте промежутки 3 мм для последующего их саморасширения – это актуально в ситуации, когда конструкция устанавливается в холодное время года. Крупнощитовой настил фиксируется ершенными гвоздями или шурупами. Используемые в стропильной системе деревянные элементы желательно обработать антисептиками.

2. Вентиляция

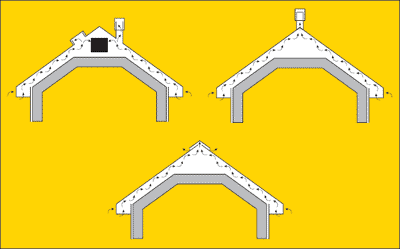

Вентиляция необходима в целях продления срока службы подкровельной конструкции. Систему вентиляции составляют три позиции:

• Каналы для циркуляции воздуха над теплоизоляцией.
• Вытяжные отверстия в верхней части кровли.
• Отверстия для притока воздуха снаружи.

Как правило, площадь сечения вентиляции занимает 1/300 или 1/500 от утепленной площади. Для создания достаточной тяги площадь отверстий для вытяжки должна на 10-15% превышать площадь приточных.

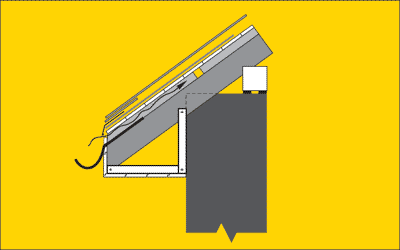

Если карнизные свесы подшиваются сайдингом, то для притока свежего воздуха следует использовать софитные планки. Если используется вагонка, имеет смысл организовать систему против обледенения: угол наклона ската в 20о требует высоты продуха каналов не менее 50 мм. Чем меньше угол наклона, тем больше должна быть высота продуха.

3. Установка подкладочного слоя

Если угол ската кровли составляет 12°-18°, под черепицу Shinglas рекомендуется уложить гидроизоляционный ковер.

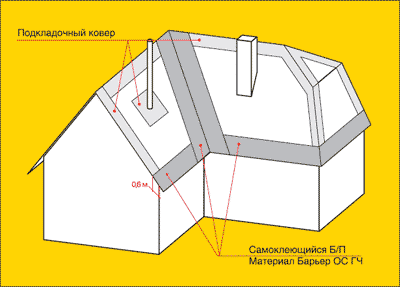

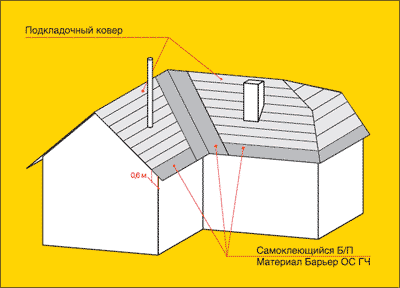

Самоклеящийся битумно-полимерный материал шириной 1 м укладывается по всей длине ендовы без нахлестов, вдоль карниза наклеивается гидроизоляция шириной 60 см. В крайнем случае, тщательно проклеенный нахлест может быть на верху кровли. Используя рулонный материал ТехноНИКОЛЬ, параллельно карнизному свесу внахлест покройте оставшуюся поверхность скатов. Подкладочный ковер фиксируется гвоздями с широкими шляпками (примерно через каждые 200 мм) и битумной мастикой в местах нахлеста.

Если угол ската кровли более 18°, то гидроизоляционный материал монтируется не по всей поверхности, а только в местах, наиболее подверженных протеканию:

• Карнизный и фронтонный свесы.
• Ендова.
• Ребра скатов.
• Коньки.
• Кровельные выходы.

Самоклеящийся битумно-полимерный материал монтируется точно так же, как и в первом случае.



Из подкладочного ковра ТехноНИКОЛЬ выкраивается лоскут 1х1, который закрепляется по периметру кровельными гвоздями у кровельных выходов. Для остальных областей используются полосы ковра шириной 500 мм, которые монтируются внахлест (100 мм для поперечного направления, 150 мм для продольного) при помощи битумной мастики и оцинкованных гвоздей.

4. КАРНИЗНЫЕ, ТОРЦЕВЫЕ ЧАСТИ

Металлические карнизные и торцевые планки фиксируются на подкладочном слое (нахлест 30-50 мм) кровельными гвоздями в шахматном порядке – это поможет усилить свесы кровли.

5. ЕНДОВА

Конструкция ендовы может быть выполнена как открыто, так и способом подреза. При монтаже на оси ендовы используется самоклеящийся битумно-полимерный материал Барьер ОС ГЧ, ендовный и подкладочный ковер.

• Открытый способ предполагает монтаж ендовного ковра ТехноНИКОЛЬ на подкладочный ковер вдоль оси. Ендовный ковер по краям тыльной стороны промазывается битумной мастикой, с лицевой стороны фиксируется гвоздями.
• Метод подреза исключает дополнительное покрытие ендовного ковра.

6. РАЗМЕТКА СКАТА

При помощи разметки черепицу можно выравнивать по горизонтали и вертикали, а также в случаях, если геометрия кровли нарушена. Направляющие линии по вертикали наносятся исходя из ширины рядовой черепицы, по горизонтали - через пять рядов черепицы. Направляющие линии обеспечивают удобство монтажа Shinglas, но в качестве строгого ориентира для укладки черепицы их использовать нельзя.

УСТАНОВКА SHINGLAS 1. ФИКСАЦИЯ ЧЕРЕПИЦЫ НА КРЫШЕ

Каждая рядовая черепица крепится к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками, количество которых за висит от угла наклона ската. Правильное прибивание специальных гвоздей — очень важный момент. Гвозди следует прибивать таким образом, чтобы шляпка находилась в одной плоскости с поверхностью шингласа, а не врезалась в нее. Черепицу прибивают, отступая от края 2-3 см. На рисунке изображена лицевая сторона, пунктиром обозначено наличие клеевого слоя с обратной стороны.

Стартовая полоса (карнизная черепица)
В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы. Универсальная коньково-карнизная черепица используется под формы нарезки: соната, аккорд и джаз. Выкройка из рядовой черепицы используется под формы нарезки: трио, танго, соната, аккорд.
Карнизная черепица набивается поверх металлических карнизных планок, отступая от места перегиба 1-2 см в зависимости от длины и угла наклона ската. Таким образом, при увеличении длины и крутизны ската, отступ от места перегиба металлической карнизной планки также увеличивается (см. рис. 12-13).

Первый ряд и правило установки
Первый ряд. На длинных скатах установку первого ряда рекомендуется производить с центра ската для более удобной нивелировки по горизонтали. Первый ряд отступает от начальной полосы на 1-2 см.
Второй ряд монтируется с центра ската, смещаясь влево или вправо на половину лепестка. Прибивайте шинглас таким образом, чтобы нижний край «лепестков» находился на одном уровне с верхним краем вырезов в первом ряде кладки.
Третий и последующие ряды. Третий ряд смещается относительно второго на половину лепестка влево или вправо в зависимости от выбранного первоначально направления. Таким образом, укрывается весь скат крыши.
Для максимально эффективной защиты от косого дождя проклеивайте рядовую черепицу битумной мастикой ФИКСЕР на «сдир» вдоль края крыши на величину 10 см в местах отсутствия самоклеящегося слоя. Верхние углы шингласа, которые подходят к металлической фронтонной планке, следует обрезать на 2-3 см для отбоя воды.

2. УСТРОЙСТВО ЕНДОВЫ

Метод открытой ендовы

Рядовая черепица укладывается поверх ендовного ковра и в хаотичном порядке монтируется за линии подреза (3) в сторону оси ендовы (1). Не прибивайте специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы (1). Фиксируйте дополнительно каждую черепицу в верхней части (2). Таким образом собираются две поверхности ската относительно ендовы и по окончанию отбиваются при помощи шнурки (отбивки) две мелованные линии (3). Затем рядовая черепица прорезается по линии 3. При этом необходимо подкладывать специальную дощечку, чтобы не повредить целостность гидроизоляционного ковра. Для отбоя воды в ендову необходимо подрезать каждую черепицу (4) и промазывать на «сдир» битумной мастикой ФИКСЕР с тыльной стороны на величину 10 см в местах отсутствия самоклеящегося слоя (5). Если водопоток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водопотока для компенсации подмыва воды стыка рядовой черепицы и ендовного ковра. Ширина желоба ендовы варьируется от 5 до 15 см в зависимости от месторасположения здания или сооружения. Таким образом, если объект строительства находится в чаще леса, необходимо увеличивать ширину желоба для беспрепятственного удаления листвы.

Метод подреза

Первоначальный монтаж рядовой черепицы выполняют на меньшем (малоуклонном) скате с заходом на больший скат на величину не менее 30 см. Не прибивайте специальные гвозди на расстоянии 25 см от центральной оси ендовы (1). Фиксируйте дополнительно каждую черепицу в углах (2). Таким образом укрывают весь меньший (малоуклонный) скат крыши. Затем «отбивают» меловую линию (3) на большем / крутом скате. Расстояние от меловой линии (3) и центральной оси ендовы (1) составляет 7-8 см. Шинглас с большого (крутого) ската подрезается по меловой линии (3). Для отбоя воды в ендову необходимо подрезать каждую черепицу (4) и промазывать на «сдир» битумной мастикой ФИКСЕР с тыльной стороны на величину 10 см в местах отсутствия самоклеящегося слоя (5).

3. ВЫПОЛНЕНИЕ ПРИМЫКАНИЙ

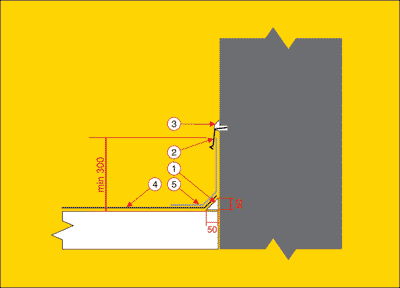

В местах стыков ската кровли со стенами набивается треугольная рейка (1), на которую заводится рядовая черепица (4). В качестве треугольной рейки может быть использован деревянный брус 50 50 мм, распущенный по диагонали, либо обычный деревянный плинтус (1). Если поверхность вертикальной стены кирпичная, то предварительно ее необходимо оштукатурить и опраймировать. Поверх рядовой черепицы монтируются полосы ендовного ковра ТехноНИКОЛЬ (5) шириной не менее 500 мм с проклейкой битумной мастикой ФИКСЕР (мастика наносится на всю тыльную поверхность выкройки ендовного ковра). На стену полоса заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть дополнительно увеличена. Верхняя часть примыкания закрывается металлическим фартуком (2) с заводкой в штрабу, который закрепляется механически и герметизируется силиконовым, тиоколовым или полиуретановым герметиком (3).

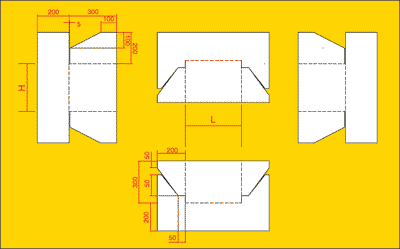

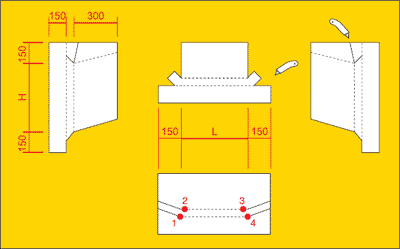

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ендовного ковра (рис. 18), либо из металла с антикоррозийным покрытием (рис.19). Полученные выкройки сгибаются или надрезаются в определенных местах.

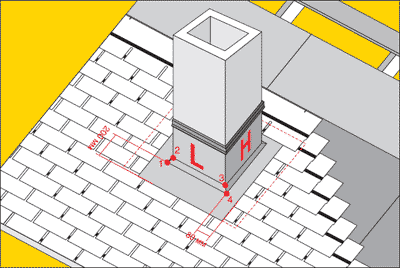

Способ монтажа показан на рис. 17. Первоначально монтируется лицевая выкройка с заводом на рядовую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю очередь монтируется тыльная выкройка. При монтаже необходимо соблюдать принцип каскадности воды. Слева, справа и с тыльной стороны необходимо выполнить желоб шириной 8 см. Места сопряжения рядовой черепицы следует проклеить битумной мастикой ФИКСЕР в местах отсутствия самоклеящегося слоя на величину 10 см и отрезать уголки для отбоя воды.
Для предотвращения скапливания снега за дымовыми и вентиляционными трубами, если их сечение превышает 500 500 мм и они расположены поперек ската, рекомендуется устанавливать разжелобок.



Герметизация нижних частей кровельных проходок (юбки), антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов для шингласа.

Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на проходку, обрезаются и приклеиваются к фланцу битумной мастикой. Далее на проходной элемент монтируется необходимый кровельный выход.

3. РЕБРА СКАТОВ И КОНЬКИ

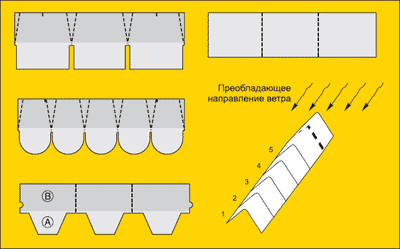

На ребрах скатов рядовая черепица обрезается вдоль. При этом ширина прорези составляет 0,5 см. Затем по шнурке с нахлестом монтируется коньковая черепица. Для форм нарезки танго, трио и соната коньковая черепица вырезается из рядовой и монтируется согласно рис. 22. Для шингласа формы нарезки соната: закрываемая часть (А), видимая часть (В). При укладке коньковой и карнизной черепицы на скат крыши тыльная часть в местах отсутствия самоклеящегося слоя дополнительно промазывается на «сдир» мастикой.
Для шингласа форм нарезки соната, аккорд и джаз поставляется в комплекте универсальная коньково-карнизная черепица. Коньково-карнизная черепица режется в местах перфорации (рис. 22) и затем по шнурке монтируется на ребра и коньки крыши. Нахлест универсальной коньковой черепицы составляет 3-5 см. С каждой стороны ската крепится по два специальных гвоздя согласно схеме на рисунке. Укладку конька ведут со стороны, противоположной преобладающей розе ветров в данном районе.

РЕКОМЕНДАЦИИ ПО УХОДУ ЗА КРОВЛЕЙ

1. Состояние кровли необходимо проверять в весенний и осенний периоды.
2. Удалять листья, ветки и другой мелкий мусор с крыши рекомендуется мягкой щеткой. Использование острых инструментов недопустимо.
3. Предметы на кровле с острыми углами необходимо удалять вручную.
4. Для обеспечения свободного стока воды с крыши необходимо по мере засорения производить чистку водосточных желобов и воронок.
5. В случае угрозы образования большого слоя снега, его необходимо счищать, используя неострые деревянные лопаты. Удалять снег с крыши нужно слоями, оставляя на кровле защитный слой толщиной 10 см.
6. С целью профилактики необходимо выполнять проверку и, в случае необходимости, ремонт монтажных проемов, отверстий, трещин и частей из металлических листов.
