Монтаж битумной черепицы Kerabit

1. Необходимо до монтажа проверить функционирование системы вентилирования основания и убедиться в том, что оно достаточно проветриваемо. Рекомендуется применение коньковых вентилей Kerabit, которые значительно улучшают систему вентилирования подкровельного пространства.

Вентиляция обеспечивается двумя способами:

а) сквозным способом от карниза до конька, через воздушный зазор, высоту которого необходимо рассчитывать. В нижней части кровли располагается отверстие для притока воздуха, а в верхней – изолируемое вытяжное отверстие.

б) с помощью коньковых вентилей Kerabit.

Минимальное расстояние в утепленных мансардах между теплоизоляцией и обрешеткой 75 мм. Недостаточная вентиляция приводит к следующим последствиям: вздутие материала, которое происходит в условиях повышения температур и влажности конструкции покрытия, гниение и плесень конструкции кровли, внутренние протечки, а также может явиться причиной стекания битума.

Желоба от водосточной системы и «капельники» устанавливаются в области карнизов. Для начала от полосы материала, которым будет монтироваться первый ряд, отрезаются лепестки.

3. На на карнизный свес монтируется карнизная планка(капельник) внахлест 3 см и прибивается зигзагообразно с шагом 10 см. Гвозди не должны выходить из-под обрешетки карниза. Далее на карнизный свес поверх карнизной планки монтируется самоклеящаяся карнизная полоса Kerabit. С нее предварительно снимается защитная пленка, и полоса придавливается к планке. Полосы укладываются с нахлестом 5 см.

Альтернативный вариант:
Верхний край карниза закругляется. С карнизной полосы снимается защитная пленка, и полоса заводится на 1,5 см через нижний край карнизного свеса, придавливается на место и фиксируется гвоздями через каждые 5 см по краю карнизной доски. Нахлест карнизных полос в местах примыканий 5 см.

Для оформления фронтона используются фронтонные планки. Вариант монтажа тот же как у карнизного свеса (3В). Если карниз делается в соответствии с чертежами 3А, то поверх деревянных планок крепится подкладочный ковер так, чтобы он выходил на 1,5 см через нижний край нижней обрешетки.

4. Самоклеящийся ендовый ковер под цвет кровли укладывается поверх подкладочного ковра и фиксируется гвоздями с шагом 10 см.. В качестве ендовы могут быть использованы также Kerabit 7 (0,7 х 10 м) и Kerabit 10+ (1,1 х 7 м), тогда края проклеиваются клеем и фиксируются гвоздями с шагом 10 см.

В основании ендовы должен оставаться открытым от черепицы участок шириной 15 см.
Края черепицы обрезаются по линейной доске параллельно ендове и промазываются клеем.

5. Монтаж черепицы начинается от центра карнизного свеса в 2 см от его нижней границы. С черепицы снимается защитная пленка, и черепица укладывается на место и придавливается к основанию. Можно вначале положить на место сразу несколько гонтов и убедиться в правильности рисунка. После этого пленка снимается и гонт окончательно придавливается на место.

Необходимо убедиться в приклеивании лепестков черепицы. Если требуется, то самоклеющийся слой подогревается осторожно строительным феном. Черепица прибивается четырьмя кровельными гвоздями (2,8 x 25–35 мм) или широкими скрепками (ширина мин. 25 мм и толщина 1,6 мм), с отступом 2 см от верхнего края прорезей. (При монтаже мягкой черепицы Kerabit L на месте средней прорези гвоздь прибивается ближе к правому краю).

Длина гвоздей и скрепок зависит от толщины нижней конструкции. После крепления первого ряда, лепестки следующего ряда черепицы должны сходиться с верхними краями прорезей, перекрывая и делая невидимым крепеж. Ровность черепицы необходимо проверять линейной доской или проволокой, равной длине ската. При взгляде на крышу должна быть отчетливо видна симметрия рисунка кровли.

6. Края черепицы отрезаются вровень с краем фронтонного свеса и приклеиваются на ширину 10 см к карнизной планке (3В). Если фронтонные свесы отделываются в соответствии с рис.3А, то гонты крепятся поверх деревянных реек так, чтобы они доходили до низа свеса. Сверху монтируется металлические планки, которые крепятся по краю гвоздями или шурупами.

Полосы материала укладываются в номерном порядке.

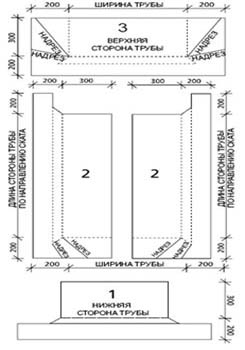

7. Для сглаживания углов в основание дымовой трубы или какой-либо большой проходки монтируется трехгранная рейка. Мягкая кровля укладывается на верхний край рейки. Для основания трубы, из ендового ковра или Kerabit 10+ нарезаются полосы. Полосы заводятся на высоту 30 см и приклеиваются по всей площади к трубе. По бокам и спереди полосы укладываются поверх кровли (1-2), а сзади полосы заводятся под черепицу как минимум на 15 см (3). Полосы приклеиваются по всей площади к трубе и мягкой черепице.

Для предотвращения попадания воды между ковром и проходкой, места примыканий могут закрываться специальными металлическими фартуками. Круглые проходки легче всего герметизировать уже готовыми уплотнителями, изготовленными под размер проходки.

Герметизация труб в бревенчатых домах.
Часть трубы, выступающая над кровлей, покрывается металлическим фартуком, а верхняя часть трубы плотной покатой железобетонной плитой или также металлическим фартуком.

Строительные детали нельзя крепить к дымовой трубе. Необходимо всегда оставлять не менее 10 мм зазор между трубой и другими конструкциями из-за осадки. У трубы со стороны конька оставляется зазор более 50 мм для «хождения» кровельной конструкции.

8. Конек выполняется из специальных коньковых плиток из расчета 4 штуки на метр конька. Защитная пленка снимается, коньковая плитка кладется на место и прибивается четырьмя гвоздями так, чтобы крепеж перекрывался следующей плиткой и оставался бы невидимым. Последняя плитка приклеивается клеем. Плитки укладываются с нахлестом 10 см.

8.1. Конек можно также сделать из конькового вентиля, тогда улучшится вентилирование кровли. Смотри Монтаж конькового вентиля.

Подготовительные работы для старых кровель из мягкой черепицы.
9. С мягкой черепицы удаляется защитная пленка. Лепестки нижнего ряда укладываются в пазы самого нижнего ряда, см. рисунок. Черепица крепко придавливается к основанию, и лишняя часть отрезается ножом вдоль карнизного свеса. Далее монтаж кровли продолжается, следуя инструкции по монтажу пункт 1.
