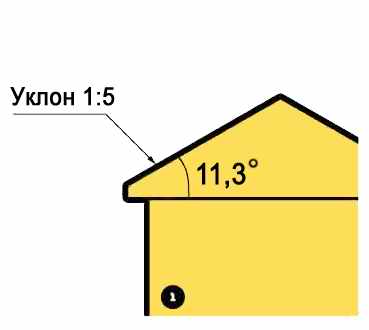

Мягкая черепица Ruflex изготовлена в готовом к монтажу виде. Производителем продуманы все нюансы – стальные листы обладают удобными размерами и собраны в пачки. Если отсутствует возможность прибегнуть к услугам квалифицированных монтажников, мы предоставляем схему монтирования кровельного покрытия из черепицы Ruflex. Предоставленная инструкция имеет четкую последовательность, что позволит вам, соблюдая соответствующий алгоритм, выполнить все работы самостоятельно. Важно помнить, что ее установка возможна на кровле, минимальный уровень уклона которой в пропорции 1:5 либо не менее 11,3 градуса.

Особые условия установки черепицы Ruflex:

При необходимости устанавливать RUFLEX при температурном режиме ниже +5 град. С, следует пачки с черепицей сохранять в отапливаемом отсеке. В процессе монтажа рекомендуется пользоваться воздушной горелкой Катепал Руфлекс.

Зимний период не самое оптимальное время для создания гибкого черепичного покрытия. Проблема заключается в том, что понижение температуры окружающей среды ниже +5 градусов значительно усложняет установку гонтов или листов из 3-4 «черепичек» к деревянной основе с использованием самоклеящегося слоя либо гвоздей. Солнечные лучи и соответствующая температура приводят к расплавлению самоклеящегося слоя. А заморозки приводят к его затвердеванию, что снижает схватываемость. Таким же образом холод воздействует на сами листы, хрупкость которых значительно возрастает. Вследствие этого монтаж в трудных местах кровли – на коньках, хребтах или перехлестах – может сопровождаться механическими повреждениями гонтов.

И все-таки, современные зимы России – достаточно мягкие, и особых сложностей этот период не вызывает. Если же существуют сомнения, то можно при понижении температуры выполнять стропильные работы. Таким образом время не напрасно расходуется, а ведется подготовительная работа, в рамках которой устанавливаются не только деревянные конструкции, но и укладывается пароизоляция, утеплитель с гидроизолирующим слоем. В качестве защиты при случае обильных осадков можно использовать стандартную пленку из полиэтилена либо рубероид. С наступлением оттепели можно браться за монтаж мягкой кровли.

Существуют технологии, которые позволяют производить установку гибкой черепицы Катепал и в самые сильные морозы. Проводить такие работы позволяет возведение специальной конструкции из металла либо пиломатериалов над самим кровельным основанием. Для покрытия на ней укрепляется полиэтиленовая пленка, а само сооружение именуется «тепляком». В пространстве между ним и самой крышей устанавливается обогревательное оборудование, посредством которого создается плюсовая температура, оптимального для монтажа уровня. К слову, подобные конструкции часто используются не только для проведения безостановочных кровельных работ. «Тепляк» также создает оптимальные условия для оштукатуривания фасадов, проведения декоративных работ.
Недостатки «тепляка»:

данная конструкция увеличивает расходы на монтаж Катепал в разы;
при возведении такого сооружения следует четко просчитать все инженерные нюансы, чтобы «тепляк» был устойчив даже под сильными порывами ветра, а внутреннего пространства было вполне достаточно для передвижения рабочих и размещения кровельного покрытия.

	Подготовка основания Создание кровли начинается с качественной подготовки основы. Мягкая черепица лучше всего «воспринимает» сплошное основание, поддерживающее мягкое черепичное покрытие по всей его площади. К тому же в таком случае повышается надежность крепления с помощью клеящих краев либо гвоздей. Как правило, для этой задачи применяется водостойкая фанера, также подойдут обрезные доски, а также пиленные или шпунтованные. Четкие рекомендации существуют и при отношении влажности основания, которая не может превышать показателя в 20% сухого веса. Если длина ската достаточно велика, то расположение досок следует предусмотреть так, чтобы их стыки опирались на стропила, а сама длина элементов обрешетки не должна быть короче двух пролетов. Между досками необходимо оставлять небольшой зазор, т.к. этот материал, в зависимости от температурных параметров и влажности может расширяться.

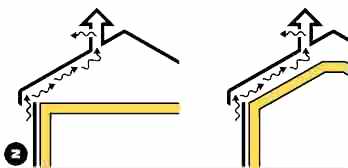

	Создание вентиляционного зазора Данный зазор обладает определенными параметрами: - не меньше 50 мм; - вытяжное отверстие находится на самой верхней точке; - входные отверстия располагаются на самых нижних пределах кровли. Вентиляция служит для: снижения уровня влажности обрешетки, слоя утеплителя и самого кровельного покрытия; ; - защита от образования обледенения крыши; - предотвращения увеличения температуры внутри помещений. Грамотно установленная вентиляция – залог повышения срока эксплуатации крыши!

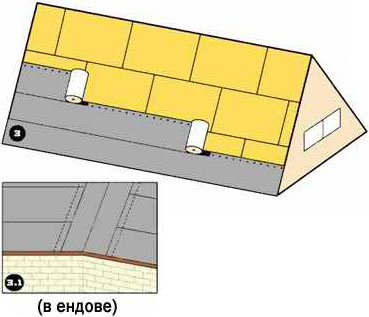

	Монтирование подкладочного слоя Подкладочный слой требуется для создания дополнительной прочности под кровельным покрытием. С этой целью применяются Ruflex K-EL 60/2200 либо кровельная изоляция Руфлекс в рулонах по всему основанию. В обязательном порядке подкладочные ковры должны монтироваться на сложных местах крыши, где возможны изгибы мягкой черепицы. (рис. 2) Если уклон положе 1:3, то подкладка монтируется без исключений. Такой слой устанавливается в параллельном карнизным свесам направлении снизу-вверх: - нахлест – от 10 см; - обязательная герметизация посредством клея K-36; - фиксация краев выполняется гвоздями с шагом 200 мм.

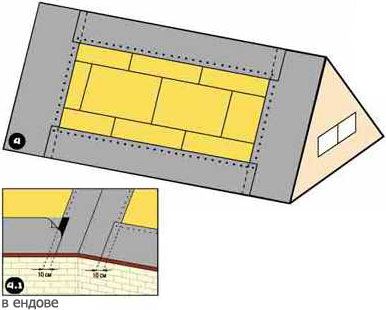

	На уклоне 1:3 либо 18 градусов использование подкладочного ковра востребовано лишь на коньках, карнизных свесах, ендовах, на торцевых частях, в стыковках с наружными конструкциями (трубы, вертикальные стены, мансардные окна и т.п.)

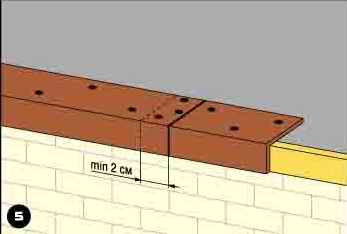

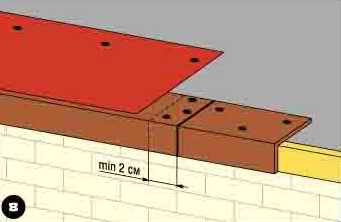

	Использование металлических планок на карнизах Эти элементы или капельники необходимы для создания защиты от атмосферных осадков края обрешетки: - нахлест – от 2 см; - укрепление кровельными гвоздями – интервал 10 см.

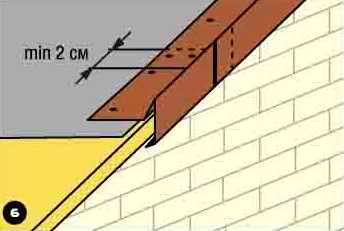

	Использование фронтонных планок из металла Эти элементы или капельники необходимы для создания защиты от атмосферных осадков края обрешетки: - нахлест – от 2 см; - укрепление кровельными гвоздями – интервал 10 см.

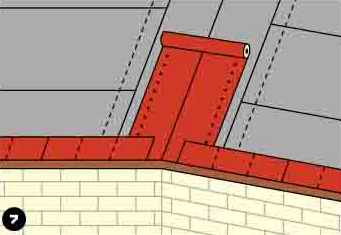

	Крепление ендового ковра Наверх подкладочного ковра на ендовах для увеличения гидроизоляции стелется ковер SUPER PINTARI с соответствующим кровле цветом: - укрепление кровельными гвоздями – интервал 10 см.
	Крепление карнизной черепицы Крепление самоклеящейся черепицы на карнизах осуществляется вдоль карнизных свесов, предварительно с клейкой кромки устраняется защитная пленка. Выкладываются ряды в стык, с 10-20 мм отступами вверх от мест перегибов карнизных планок. Крепится она перфорированными местами, которые впоследствии перекрываются крепежом рядовой черепицы.

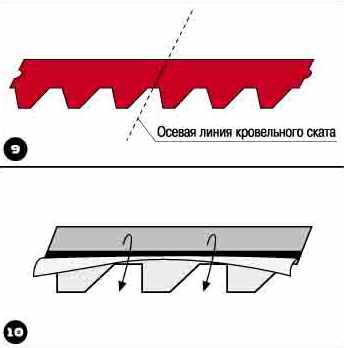

	Крепление Катепал Руфлекс Кровельные плитки берутся вперемешку одновременно из нескольких упаковок для предупреждения цветовых отличий между покрытиями. Начинать укладку надо в направлении торцевых окончаний кровли с центра карнизных свесов.

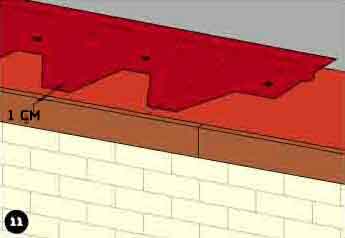

	На расстоянии 1 см от низа черепицы закрепляется первый ряд покрытия. Важно, чтобы «лепестки» полностью укрывали линии перфорации и стыки карнизных. Далее гонты крепятся согласно расположению «лепестков», концы которых монтируются на том же уровне, что и вырезы плиток из предыдущих рядов.

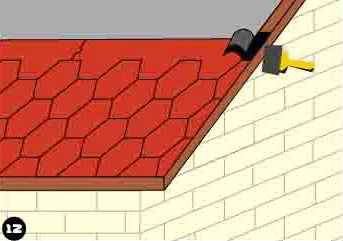

	Кровельная черепица обрезается на торцах по краям и промазывается клеем K-36 по полосе, шириной от 10 см.

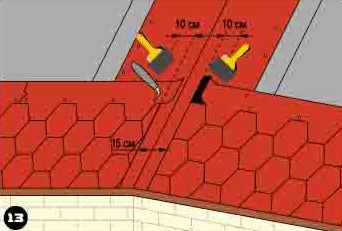

	На ендовах плитка излишки удаляются так, чтобы на дне были видны полоски RUFLEX SUPER PINTARI от 15 см. Края промазываются клеевым составом К-36 по всей отрезной линии по ширине 10 см. Во время отрезания в качестве подклада следует использовать доску, чтобы не причинить ущерб самому покрытию.

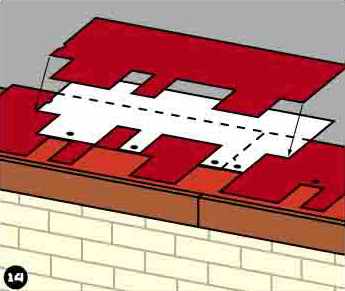

	Установка черепицы "Rocky" Эта рядовая черепица монтируется в направлении торцевых краев покрытия и конька с середины карнизных свесов. Первые ряды обязаны своими «лепестками» прикрывать стыки и перфорированную линию карнизных плиток. Дальнейший ряд монтируется надежно, чтобы стык нижних листов приходился на центр лепестка. Прибивается любой ряд листов в четыре гвоздя, к основанию немного выше плиточного паза (20-30 мм). Очень важно, чтобы их шляпки прикрывались следующим рядом.

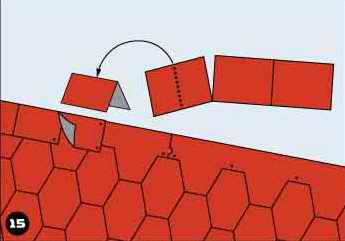

	Крепление коньковой черепицы Такое покрытие (0.25 x 0.33 м) получается при делении на три элемента карнизной кровли по перфорированным точкам. Оно монтируется короткой стороной в параллельном коньку направлению. Предварительно следует удалить с клеевого края защитную пленку, а для крепления применяются гвозди (по 2 с каждой стороны). Их шляпки укрываются нахлестом (не менее 5см) следующего ряда.

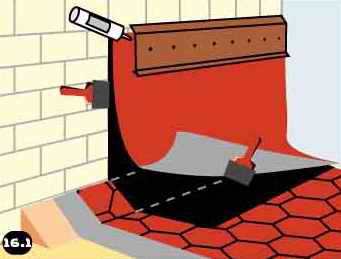

	Устройство кровельных примыканий На кровле часто возникают различные примыкания кровельного покрытия к внешним конструкциям. Если они имеют небольшой диаметр, то используются резиновые уплотнители. В случае возможного перегрева (в районе труб) рекомендовано применение изоляции. Дымовые трубы и иные элементы, подверженные нагреванию, надо изолировать. При монтировании черепицы Katepal возле мест высокого нагрева укрепляется треугольная рейка сечением 50х50 мм, укладывается Ruflex K-EL 60/2200, с промазкой нахлестов клеем. По завершении покрытие выкладывается на вертикальную конструкцию и промазывается клеевым составом K-36. Также следует использовать вокруг трубы SUPER PINTARI: посредством того же клея укрепляется полоса шириной 30 см на трубе и на скате – 20 см. Примыкание укрывается фартуком из металла либо планкой примыкания с ее фиксацией механическим путем и герметизацией швов посредством силиконового герметика, который невосприимчив к атмосферному влиянию. Примыкание материала по вертикальным стенкам осуществляется по аналогичному алгоритму.
