Водосточная система Grand Line Quadro

Описание водосточной системы Grand Line Quadro

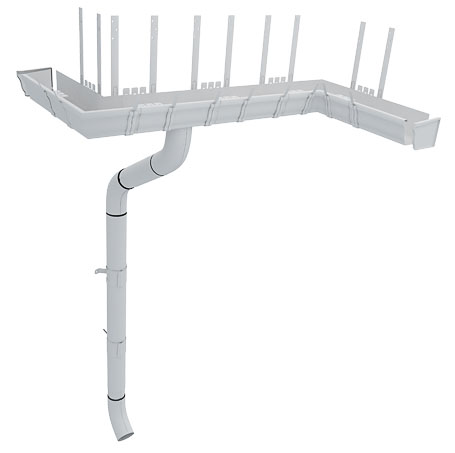

Водосточная система Grand Line® Quadro – это изысканная форма прямоугольного сечения.

Основное преимущество прямоугольного желоба водосточной системы Grand Line® Quadro - большая глубина по сравнению с круглой водосточной системой.

Элементы водосточной системы Grand Line

	Прямоугольный желоб, 3 м Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр.
	Крюк длинный Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с полиуретановым покрытием Granite® HDX. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.
	Заглушка желоба левая Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками.
	Заглушка желоба правая Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками.
	Угол желоба внутренний 90° Используется для изменения направления потока воды, монтируются на внешних и внутренних углах кровли.
	Угол желоба внешний 90о Используется для изменения направления потока воды, монтируются на внешних и внутренних углах кровли.
	Желоб с воронкой, 1 м Переходный элемент, организующий слив воды из желоба в водосточную трубу.
	Соединитель желоба Обеспечивает соединение желобов или желоба с углами.
	Воронка желоба Переходный элемент, организующий слив воды из желоба в водосточную трубу.
	Крюк скрытого крепления Позволяет надежно крепить желоб водостока Quadro к лобовой доске и при этом быть полностью скрытым внутри желоба Установка крюка скрытого крепления производится как до так и после укладки кровельного материала.

Галерея

Техническая документация

Сертификаты

• Сертификат соответствия ГОСТ Р Скачать .pdf
• Отказное от Пожтеста на водосток Скачать .pdf

Чертежи элементов водосточной системы Grand Line

Крюк длинный

Прямоугольный желоб

Соединитель желоба

Угол желоба внешний

Угол желоба внутренний

Воронка желоба

Заглушка желоба левая

Заглушка желоба правая

Желоб с воронкой

Покрытия водосточных систем Grand Line

Водосточная система из стали с двусторонним покрытием на основе полиуретана.

Водосточная система Grand Line® изготовлена из холоднокатаной горячеоцинкованной стали (толщина 0,6 мм) с двусторонним покрытием на основе полиуретана. Современное полиуретановое покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ, характерных для атмосферы крупных городов, обеспечивает высочайшую стойкость к коррозии и механическим повреждениям и превосходит по этим параметрам покрытия из полиэстера и пластизола.

Гарантия на водосточную систему Grand Line® с двусторонним покрытием на основе полиуретана – 10 лет.

Всегда в наличии четыре наиболее популярных цветов водосточной системы.
