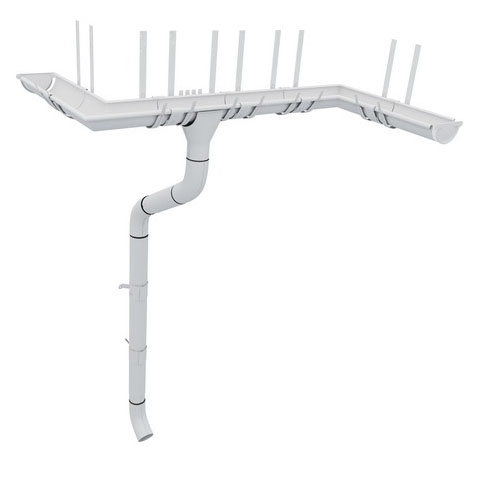

Водосточная система Grand Line 125х90

Описание водосточной системы Grand Line

Водосточная система 125х90 - оптимальная система для малоэтажного коттеджного строительства. За счет углубленного желоба (на 25%) по сравнению с другими производителями) обеспечивает лучший проток воды и гораздо меньше подвержена засорению.

Гарантия Качества

Двустороннее покрытие на основе поулиуретана - Гарантия : 10 лет

Покрытие Aluzinc - Гарантия : 7 лет

Элементы водосточной системы Grand Line

	Полукруглый желоб, 3 м Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр.
	Соединитель желоба Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.
	Заглушка желоба Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.
	Угол желоба, внутренний и внешний, 90° Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.
	Угол желоба, внутренний и внешний, 135° Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.
	Воронка желоба Переходный элемент, организующий слив воды из желоба в водосточную трубу.
	Воронка водосборная Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).
	Крюк длинный Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с полиуретановым покрытием Granite® HDX. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.
	Крюк короткий (125х90) Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Выполнен из оцинкованной стали (толщина 1 мм) с полиуретановым покрытием. Не требует демонтажа кровельных листов.
	Тройник трубы Предназначен для соединения двух водосточных труб в одну.
	Круглая труба, 3 м Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам, а также увеличивает пропускную способность.
	Круглая труба соединительная, 1м Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.
	Колено трубы, 60° Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.
	Колено стока Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.
	Кронштейн трубы (на дерево) Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов.
	Кронштейн трубы (на камень) Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (L 120 мм)

Галерея

Техническая документация

Сертификаты

• Сертификат соответствия ГОСТ Р Скачать .pdf
• Отказное от Пожтеста на водосток Скачать .pdf

Чертежи элементов водосточной системы Grand Line

Полукруглый желоб

Колено трубы

Кронштейн трубы (на дерево)

Кронштейн трубы (на камень)

Крюк длинный

Крюк короткий

Соединитель желоба

Круглая труба соединительная

Тройник трубы

Круглая труба

Угол желоба внешний

Угол желоба внутренний

Воронка желоба

Заглушка желоба

Покрытия водосточных систем Grand Line

Водосточная система из стали с двусторонним покрытием на основе полиуретана.

Водосточная система Grand Line® изготовлена из холоднокатаной горячеоцинкованной стали (толщина 0,6 мм) с двусторонним покрытием на основе полиуретана. Современное полиуретановое покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ, характерных для атмосферы крупных городов, обеспечивает высочайшую стойкость к коррозии и механическим повреждениям и превосходит по этим параметрам покрытия из полиэстера и пластизола.

Гарантия на водосточную систему Grand Line® с двусторонним покрытием на основе полиуретана – 10 лет.

Всегда в наличии шесть наиболее популярных цветов водосточной системы.

Водосточная система из стали с покрытием Aluzinc® (только для водостока 125x90)

Не темнеет, не выцветает и практически не поддается коррозии, имеет тонкое органическое покрытие Easyfilm S (Antifinger), на котором не остаются отпечатки пальцев и которое защищает изделие во время транспортировки и монтажа. Aluzinc® обеспечивает высочайшие показатели по стойкости к воздействию агрессивной среды, которая создается в водосточной системе. Гарантия на водосточную систему Grand Line® с покрытием Aluzinc®- 7 лет.
